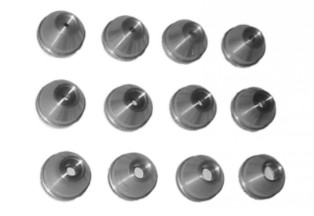

Düseneinsatz 3/4" Länge 16mm
passend für Turbine Typ PT90 und PT2090
weitere Grössen und Typen auf Anfrage
Art. Ø Art. Ø
20210 2.0 mm 20216 5.0 mm
20211 2.5 mm 20217 5.5 mm
20212 3.0 mm 20210 6.0 mm
20213 3.5 mm 20211 7.0 mm
20214 4.0 mm 20212 8.0 mm
20215 4.5 mm 20213 9.0 mm
Düsentabelle Standart Turbine
Wassermenge Q in Litern pro Sekunde in Funktion der Nettofallhöhe und des Düsendurchmessers
  Düsendurchmesser in mm
Fallhöhe PT 2090 PT 2100
netto m 2 2.5 3 4 5 6 7 8 9 10
10 0.042 0.065 0.094 0.167 0.261 0.376 0.512 0.669 0.846 1.045
15 0.051 0.080 0.115 0.205 0.320 0.461 0.627 0.819 1.036 1.279
20 0.059 0.092 0.133 0.236 0.369 0.532 0.724 0.945 1.197 1.477
25 0.066 0.103 0.149 0.264 0.413 0.595 0.809 1.057 1.338 1.652
30 0.072 0.113 0.163 0.289 0.452 0.651 0.887 1.158 1.466 1.809
35 0.078 0.122 0.176 0.313 0.489 0.704 0.958 1.251 1.583 1.954
40 0.084 0.131 0.188 0.334 0.522 0.752 1.024 1.337 1.692 2.089
45 0.089 0.138 0.199 0.355 0.554 0.798 1.086 1.418 1.795 2.216
50 0.093 0.146 0.210 0.374 0.584 0.841 1.145 1.495 1.892 2.336
55 0.098 0.153 0.220 0.392 0.612 0.882 1.200 1.568 1.984 2.450
60 0.102 0.160 0.230 0.409 0.640 0.921 1.254 1.638 2.073 2.559
65 0.107 0.166 0.240 0.426 0.666 0.959 1.305 1.704 2.157 2.663
70 0.111 0.173 0.249 0.442 0.691 0.995 1.354 1.769 2.239 2.764
75 0.114 0.179 0.257 0.458 0.715 1.030 1.402 1.831 2.317 2.861
80 0.118 0.185 0.266 0.473 0.739 1.064 1.448 1.891 2.393 2.955
85 0.122 0.190 0.274 0.487 0.761 1.096 1.492 1.949 2.467 3.045
90 0.125 0.196 0.282 0.501 0.783 1.128 1.536 2.006 2.538 3.134
95 0.129 0.201 0.290 0.515 0.805 1.159 1.578 2.061 2.608 3.220
100 0.132 0.206 0.297 0.529 0.826 1.189 1.619 2.114 2.676 3.303
normaler Arbeitsbereich
reduzierter Wirkungsgrad
Überlast, nicht erlaubter Betrieb
