AU12S24

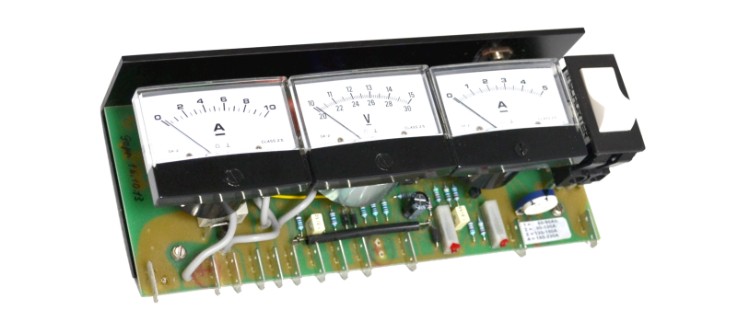

| Solar- Energiezentrale AU12S24V | ||||||
| Das Akku-Überwachungsgerät AU12S24 ist ein Solarladerregler, der für einen | ||||||
| universellen Einsatz in vielen verschiedenen Ausführungen erhältlich ist. | ||||||
| Die Spannung lässt sich am Gerät für 12 oder 24 V einstellen. Die elektrischen | ||||||
| Verbindungen erfolgen über 6.3 mm Steckverbinder. Schnellmontage auf | ||||||
| 35 mm DIN-Norm-schiene. Externer Temperaturfühler. Einstellbare Batterie- | ||||||
| Kapazität. integrierter Überspannungsschutz. | ||||||
| Funktionen: | ||||||
| 1. Laderegelung | ||||||
| Vollelektronischer Parallelladeregler mit Temperaturkompensation durch | ||||||
| externen Temperaturfühler. | ||||||
| 2. Tiefentladeschutz | ||||||
| Verbraucher-Hauptschalter manuell rückstellbar. Dynamische Nachführung | ||||||
| der Abschaltschwelle in Abhängikeit des Verbraucherstroms (bestmögliche | ||||||
| Ausnützung der Batteriekapazität). | ||||||
| 3. Anzeige der Betriebszustände | ||||||
| Anzeige des Lade- und Verbraucherstroms sowie der Batteriespannung. | ||||||
| Sehr einfache und schnelle Beurteilung aller Anlagefunktionen. | ||||||
| Ausführungen: | ||||||
| AU12S24 | ||||||
| Standardausführung für die Ladung einer Batterie 12 oder 24 V. | ||||||
| AU12S24-2B | ||||||
| Für Anlagen mit 2 Batteriegruppen; differenzielle Verteilung des | ||||||
| Ladestromes auf beide Gruppen. | ||||||
| AU12S24-AF | ||||||
| wie Standardausführung (Abfackelung), jedoch wird als Schaltelement ein | ||||||
| Relais mit potentialfreiem Umschaltkontakt (max.15 A) eingesetzt. Dadurch | ||||||
| kann z.B. bei voller Batterie die überschüssige Energie in einer Last ab- | ||||||
| gefackelt werden (Boilereinsatz, Raumheizung, etc.). Wird dem Relais- | ||||||
| kontakt ein weiteres Leistungsschaltelement nachgeschaltet, lassen sich | ||||||
| Laderegler mit hohen Ladeströmen realisieren. Die Messinstrumente für | ||||||
| Lade- und Verbraucherstrom können durch Exemplare mit 25, 50 oder | ||||||
| 100 A-Bereich ersetzt werden. Unter Verwendung von externen Shunts | ||||||
| werden so die hohen Lade- und Verbraucherströme (z.B. Wechselrichter) | ||||||
| auf dem Akku-Überwachungsgerät angezeigt. | ||||||
| AU12S24-OL | ||||||
| Tiefentladeschutz- und Anzeigemodul, jedoch keine LadereglerFunktion. | ||||||
| Für Stromerzeuger mit eigenem Laderegler wie Kleinstwasserkraftwerke, | ||||||
| Windgeneratoren oder Solaranlagen mit Maximum Power Tracker. | ||||||
| AU12S24-OV | ||||||
| Ausführung wie Standardgerät, jedoch ohne DC-Verbraucherausgang. | ||||||
| Wird eingesetzt, wo sämtliche Verbraucher über einen Wechselrichter | ||||||
| versorgt werden. Das Instrument für den Verbraucherstrom kann | ||||||
| durch ein Exemplar mit hohem Anzeigebereich ersetzt werden. | ||||||
| Mit Hilfe eines externen Shunts kann so der Bezugsstrom des Wechsel- | ||||||
| richters angezeigt werden. | ||||||
| Akku- Überwachungsgerät AU12S24 | ||||||||||||||
| Art. | Bezeichnung | Ladestrom | Verbraucherstrom | Spannung | Besonderes | |||||||||
| 35100 | AU12S24-5A | 5A | 15A | 12/24 V | Standard | |||||||||
| 35110 | AU12S24-10A | 10A | 15A | 12/24 V | Standard | |||||||||
| 35120 | AU12S24-15A | 15A | 15A | 12/24 V | Standard | |||||||||
| 35101 | AU12S24-5A-2B | 5A | 15A | 12/24 V | Für 2 getrennte Batterie- Gruppen | |||||||||
| 35111 | AU12S24-10A-2B | 10A | 15A | 12/24 V | Für 2 getrennte Batterie- Gruppen | |||||||||
| 35112 | AU12S24-15A-2B | 15A | 15A | 12/24 V | Für 2 getrennte Batterie- Gruppen | |||||||||
| 35420 | AU12S-15A-AF | 5, 10, 15A | 15A | 12 V | Potentialfreier Relaiskontakt | |||||||||
| 35421 | AU24S-15A-AF | 5, 10, 15A | 15A | 24 V | Potentialfreier Relaiskontakt | |||||||||
| 35300 | AU12S24-5A-OL | 5A | 15A | 12/24 V | Ohne Ladereglerfunktion | |||||||||
| 35310 | AU12S24-10A-OL | 10A | 15A | 12/24 V | Ohne Ladereglerfunktion | |||||||||
| 35320 | AU12S24-15A-OL | 15A | 15A | 12/24 V | Ohne Ladereglerfunktion | |||||||||
| 35350 | AU12S24-5A-OV | 5A | 12/24 V | Ohne Verbraucherausgang | ||||||||||
| 35360 | AU12S24-10A-OV | 10A | 12/24 V | Ohne Verbraucherausgang | ||||||||||
| 35370 | AU12S24-15A-OV | 15A | 12/24 V | Ohne Verbraucherausgang | ||||||||||
| Shunt zu Anzeige grösserer Ströme | ||||||||||||||
| Art. | Bezeichnung | Spannungs- | Strom | L x B x H | ||||||||||
| abfall | ||||||||||||||
| 36060 | Shunt 6A / 60mA | 60 mV | 6A | 90x20x8 | ||||||||||
| 36064 | Shunt 15A / 60mA | 60 mV | 15A | 90x20x8 | ||||||||||
| 36070 | Shunt 60A / 60mA | 60 mV | 60A | 100x20x8 | ||||||||||
| 36073 | Shunt 120A / 60mA | 60 mV | 120A | 100x20x8 | ||||||||||
| Div. Zubehöhr Akku- Überwachungsgerät AU12S24 | ||||||||||||||
| Art. | Bezeichnung | |||||||||||||
| 35502 | Temperaturfühler für AU12S24 | |||||||||||||
| 33080.1 | Einbau Messinstrument GA-2 mit integriertem Shunt für Ströme von 0-5 ADC | |||||||||||||
| 33080.2 | Einbau Messinstrument GA-2 mit integriertem Shunt für Ströme von 0- 10 ADC | |||||||||||||
| 33080.3 | Einbau Messinstrument GA-2 mit integriertem Shunt für Ströme von 0- 15 ADC | |||||||||||||
| 33082.1 | Einbau Messinstrument GA-2 für ext. Shunt 60mV, Bereich 0-25 A (andere Werte auf Anfrage) | |||||||||||||
| 33082.2 | Einbau Messinstrument GA-2 für ext. Shunt 60mV, Bereich 0-50 A (andere Werte auf Anfrage) | |||||||||||||
| 33081 | Schnapphalterung für Messinstrumente GA-2, ermöglicht die Montage auf DIN Schiene | |||||||||||||
| 35504 | Batteriegruppen- Umschalter 2-polig, für die Kombination mit Solarregler Ausführung-2B | |||||||||||||
